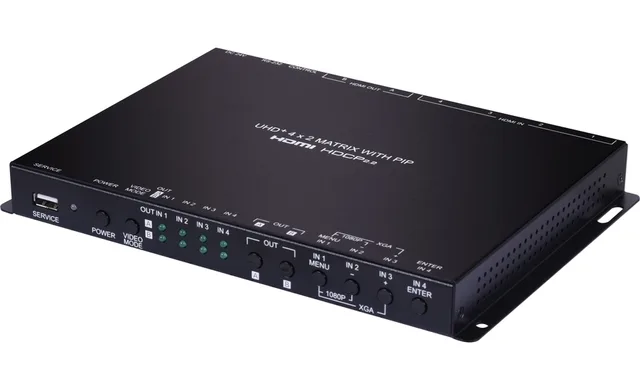

CYPRESS CPLUS-V4H2HPIP

CPLUS-V4H2HPIP – бесподрывный матричный коммутатор 4х2, четырехоконный мультивьювер сигналов HDMI с дублирующим выходом, поддержка входных и разрешений до 4096x2160/60 (YUV 4:4:4, 8 бит) и HDCP 1.4 и 2.2. Полоса пропускания 600 МГц. Бесподрывное переключение источников через «черный экран». 4 независимых настраиваемых окна. Управление по ИК, RS-232 и IP (по протоколу Telnet или через web-интерфейс).

Поддержка HDMI 2.0

Совместимость с DVI 1.0 при использовании адаптера HDMI-DVI

Совместимость с HDCP 1.x и 2.2

Поддержка входных и выходных разрешений до 4K UHD (18 Гбит/с, 4K, 60 Гц, 4:4:4, 8 бит)

Бесподрывная коммутация при работе в режиме матрицы

До четырех окон на экране в многооконном режиме

Свободное масштабирование, настройка цвета рамки для каждого окна

Сохранение и загрузка пресетов с раскладками окон

Веб-интерфейс для управления размерами и расположением окон в режиме мультивьювера

Независимая коммутация аудиосигналов в любом режиме работы

Сквозная передача сигнала аудиоформатов LPCM (до 8 каналов), Bitstream и HD Bitstream (входы 1 и 2)

Сквозная передача до 2 каналов сигнала аудиоформатов LPCM (входы 3 и 4)

Загрузка пользовательских графических логотипов и их свободное расположение на экране

Управление данными EDID каждого входа, использование внутренних и внешних EDID-блоков

Входы

4 – HDMI, тип А (розетка)

Выходы

2 – HDMI, тип A (розетка)

Порты

1 – Ethernet, разъем RJ45 (розетка)

1 – RS-232, разъем miniJack 3,5 мм (розетка)

1 – USB (сервисный), тип A (розетка)

Полоса пропускания

600 МГц

Пропускная способность

18 Гбит/с (6 Гбит/с на канал)

Максимальное разрешение

4K, 60 Гц

Спецификации HDMI

2.0

Спецификации HDCP

1.x, 2.2

• Форматы вложенного аудио входы 1 и 2: 8 каналов
• входы 3 и 4: 2 канала
• Частота дискретизации аудио входы 1 и 2: 32, 44.1, 48, 88.2, 96, 176.4, 192 Гц
• входы 3 и 4: 48 кГц

Скорость передачи данных последовательного интерфейса

19200 бит/с Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Управление

с лицевой панели, ИК, RS-232, Ethernet (web-интерфейс)

Материал корпуса

сталь

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

24 В, 2,7 А

Потребляемая мощность

15,3 Вт

Габаритные размеры (ШxГxВ)

231,5 x 161 x 25 мм

Масса

0,968 кг

Матричный коммутатор CPLUS-V4H2HPIP — 1 шт.

Блок питания 24 В, 2.7 А — 1 шт.

Рэковые крепления — 2 шт.

Вибропоглощающие ножки — 4 шт.

Руководство пользователя

Технические спецификацииCPLUS-V4H2HPIP — техническая спецификация ENG (2019, V1.0.3)

Руководства пользователяCPLUS-V4H2HPIP — руководство пользователя ENG (22.11.2019, RDV1)
