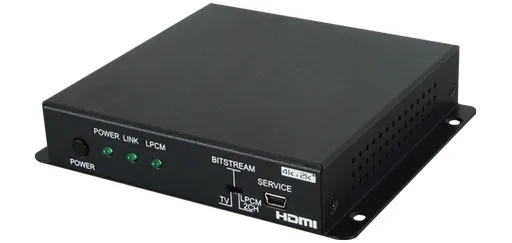

CYPRESS CPLUS-V11PE2

CPLUS-V11PE2 – декодер стереосигнала (2хRCA) и цифрового аудио S/PDIF (TOSLINK) из проходного сигнала HDMI разрешением до 4096x2160/60, 3D (цветовое пространство YUV 4:4:4) c HDCP 1.4, 2.2, EDID и CEC, полоса пропускания 600 МГц. Выделенный сигнал подается одновременно на два выхода: аналогового стерео и оптический цифрового аудио (2 канала LPCM и HD bitstream). Поддерживаемые форматы встроенного аудио LPCM 7.1 и HD bitstream с частотой дискретизации до 192 кГц. Управление командами RS-232 через виртуальный COM-порт (подключение по USB).

Основные особенностиПропускная способность интерфейса HDMI – 18 Гбит/с на входе и выходе (600 МГц)

Возможна работа с сигналами интерфейса DVI 1.0 через переходники HDMI-DVI

Совместим с HDCP 1.4 и 2.2

Разрешения сигнала – вплоть до 3840x2160/60 (4:4:4, 8 бит) и 4096x2160/60 (4:4:4, 8 бит)

Поддержка 48-разрядного Deep Color для сигналов до 1080p/60

Поддерживает сквозную передачу вложенного аудио в форматах LPCM 7.1, Bitstream и HD Bitstream

Деэмбеддирование до 2 каналов аудио, вложенного в HDMI

Аналоговый выход 2xRCA для вывода преобразованного аудио LPCM 2.0

Аудио LPCM 2.0 и Bitstream подается на выход цифрового аудио S/PDIF (TOSLINK)

Частота дискретизации до 192 кГц для цифрового аудио, вложенного в HDMI, и на выходе S/PDIF

Управление блоком EDID: 2 ячейки памяти для записи пользовательских конфигураций EDID-блока и режим bypass

Программное обеспечение для EDID-менеджмента (ПК)

Переключатель на корпусе для выбора EDID-блока (TV/BITSTREAM/LPCM 2CH), передаваемого источнику

Возможно управление командами интерфейса RS-232 через эмуляцию COM-порта на ПК, подключение по USB

Технические характеристики

Входы 1 – HDMI, тип A (розетка)

Выходы 1 – HDMI, тип A (розетка)

1 – аналоговое стерео, разъемы 2xRCA (розетка)

1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK

Порты 1 – USB (подключение к ПК), mini-B (розетка)

Полоса пропускания 600 МГц / 18 Гбит/с

Частота дискретизации аудио 192 кГц (HDMI, S/PDIF)

Вложенное аудио LPCM 2.0/5.1/7.1, Bitstream, HD Bitstream

Форматы цифрового аудио LPCM 2.0, Bitstream

Форматы аналогового аудио 2 канала (стерео)

Длина кабеля HDMI 10 м – 1080p/60, 12 бит

15 м – 1080p/60, 8 бит

Индикация питание, связь, вложенное аудио LPCM

Материал корпуса металл

Цвет черный

Защита от электростатических разрядов ±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Диапазон рабочих температур 0… 40 °C

Диапазон температур хранения -20… +60 °C

Питание 5 В, 2.6 А

Энергопотребление 3,91 Вт

Габаритные размеры (ШxГxВ) 128 x 116,8 x 30 мм (с учетом разъемов)

Масса 0,358 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

В комплектеПрибор CPLUS-V11PE2 – 1 шт.

Блок питания (5 В, 2.6 А) – 1 шт.

Руководство пользователя

Сфера примененияИзвлечение аудио для трансляции через AV-ресиверы, не оборудованные интерфейсом HDMI, или активные громкоговорители

Системная интеграция AV-оборудования и постройка системы домашнего кинотеатра

Подключение DVI-дисплеев и аналоговых АС к источнику HDMI
