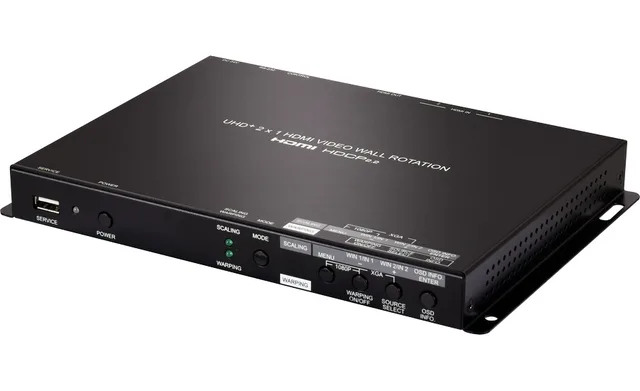

CYPRESS CPLUS-2H1HLR

CPLUS-2H1HLR – видеопроцессор вращения с шагом 1°, масштабатор HDMI 2.0 с разрешением до 4K/60 с поддержкой HDCP 1.х/2.2. Может использоваться для видеостен, количество используемых процессоров должно равняться количеству модулей видеостены. Есть функция памяти 4-х пользовательских конфигураций. Для настройки используется специальное ПО, управление устройством осуществляется по IP (Telnet) и RS-232.

Поддержка HDMI 2.0 и DVI 1.0 (при использовании переходника HDMI-DVI)

Задержка составляет всего 1-2 кадра

Горизонтальное и вертикальное искажение видео

Приближение и отдаление видео

Бесподрывная коммутация при смене источников

До двух свободно масштабируемых окон в многооконном режиме

Настройка цвета рамки каждого окна

Обрезание видео и настройка хромакея для каждого входа

Изменение контраста, яркости, оттенков, четкости и соотношения сторон

Сохранение пресетов многооконного режима и настроек искажения видео

Независимая коммутация аудиосигналов в любом режиме работы

Загрузка пользовательских графических логотипов и их свободное расположение на экране

Управление данными EDID каждого входа, использование внутренних и внешних EDID-блоков

Входы

2 – HDMI, тип А (розетка)

Выходы

1 – HDMI, тип A (розетка)

Порты

1 – витая пара, разъем RJ45 (вилка)

1 – RS-232, разъем miniJack 3,5 мм (розетка)

1 – USB (сервисный), тип А (розетка)

Пропускная способность

18 Гбит/с (6 Гбит/с на канал)

Максимальное разрешение

4096x2160, 60 Гц

Спецификации HDMI

2.0

Спецификации HDCP

1.x, 2.2

Максимальная длина линии HDMI

15 м (1080p, 8 бит)

10 м (1080p, 12 бит)

5 м (4К/30, 8 бит)

3 м (4К/60, 12 бит)

Скорость передачи данных последовательного интерфейса

19200 бит/с Цифровое аудио

Число каналов

2

Частота дискретизации аудио

48 кГц

Общие характеристики

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

сталь

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

24 В, 2,7 А

Потребляемая мощность

23 Вт

Габаритные размеры (ШxГxВ)

231,5 x 161 x 25 мм

Масса

0,95 кг

Видеопроцессор вращения CPLUS-2H1HLR — 1 шт.

Блок питания 24 В, 2,7 А — 1 шт.

Вибропоглощающие ножки — 4 шт.

Руководство пользователя

Технические спецификацииCPLUS-2H1HLR — техническая спецификация ENG (2019)

Руководства пользователяCPLUS-2H1HLR — руководство пользователя ENG (2020, Rev. RDV3)
