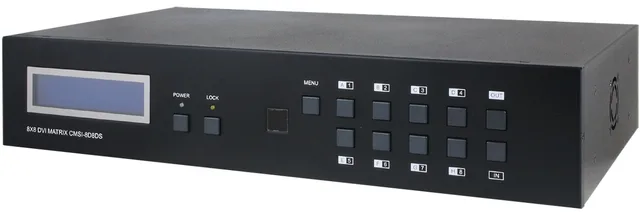

CYPRESS CMSI-8D8DS

CMSI-8D8DS – матричный коммутатор 8х8 сигналов интерфейса DVI, позволяет осуществлять переключение между восемью источниками сигнала в системе с восемью устройствами отображения. Сигналы с источников, поданные на любые входы, могут быть произвольно направлены на один или несколько выходов коммутатора, таким образом, восемь дисплеев, подключенные к данному устройству, могут одновременно отображать одинаковое или разное изображение. Коммутатор поддерживает сигналы компьютерной графики с разрешением до 1920x1200 и форматы высокой четкости до 1080р с 8- или 12-разрядной глубиной кодирования цвета, а также современные 3D-видеоформаты. Управляется через RS-232, Ethernet и ИК-интерфейсы, а также с лицевой панели.

Основные особенностиСоответствует требованиям HDCP 1.1

При использовании соответствующих переходников позволяет коммутировать сигналы HDMI

Выполняет коммутацию сигналов с разрешением до 1080p, 1920х1200/60 Гц

Позволяет работать с форматами цифрового видео с 8- или 12-разрядной глубиной кодирования цвета

Поддерживает ряд 3D-форматов видео

Управление устройством возможно непосредственно с лицевой панели, ИК-пультом или через интерфейс RS-232

Возможна установка в 19″ стойку (2U)

Технические характеристики:

Входы 8 – DVI-D Single Link, разъем DVI 29-pin (розетка)

1 – для подключения ИК-приемников, разъем mJack 3.5 мм (розетка)

1 – Ethernet, разъем RJ45 (розетка)

1 – RS-232, разъем D-sub D9 (розетка)

1 – USB (сервисный), разъем mini-B (розетка)

Выходы 8 – DVI-D Single Link, разъем DVI 29-pin (розетка)

Полоса пропускания 225 МГц / 6,75 Гбит/с

Диапазон рабочих температур 0... +40 °C

Диапазон температур хранения -20... +60 °C

Относительная влажность 20... 90% (без конденсации)

Питание 24 В, 6.25 А

Потребляемая мощность 48 Вт

Габаритные размеры (ШxГxВ) 438 x 255 x 93 мм

Масса 4,39 кг
