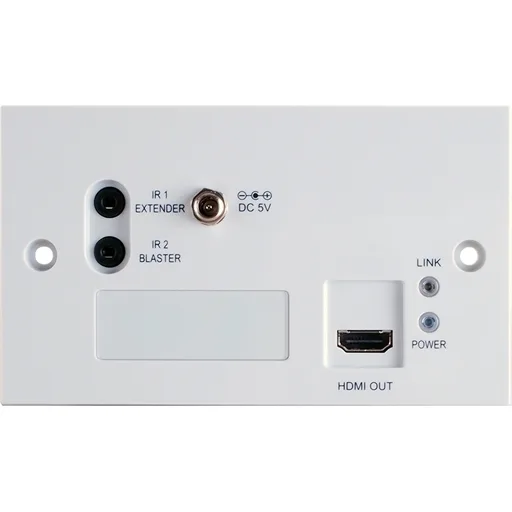

CYPRESS CH-514RXWPL

CH-514RXWPL – настенная панель-приемник сигналов HDMI разрешений до 4Kx2K и двунаправленных инфракрасного управления из витой пары. Длина линии приема по одному кабелю витой пары CAT5e, 6 или 7 – до 60 м. Поддерживает сигналы с 3D, форматы цифрового аудио LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio. Соответствует требованиям HDCP. Технология HDBaseT.

Поддержка HDMI (включая форматы 4Kx2K и 3D), HDCP и DVI

Скорость передачи данных — от 250 Мбит/с до 3 Гбит/с Поддерживает полный спектр разрешений компьютерного графического сигнала от VGA до WUXGA и HDTV до 4K: 3840×2160/30 и 4096×2160/24

Поддерживает вложенное аудио до 192 кГц в форматах LPCM 7.1, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio

Прием всех сигналов по одному кабелю CAT5e, 6 или 7 длиной до 60 м

Двунаправленная передача сигналов инфракрасного управления

Исполнение в виде настенной панели, простой монтаж и легкая эксплуатация

Сфера примененияДомашние AV-системы

Шоурумы

Переговорные комнаты

Учебные аудитории

Спецификации HDBaseT

1.0

Входы

1 – витая пара HDBaseT, разъем RJ45 (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Выходы

1 – HDMI, тип A (розетка)

1 – ИК, разъем miniJack 3,5 мм (розетка)

Полоса пропускания

300 МГц

Максимальное разрешение

4K, 30 Гц

Удлинение по витой паре до 60 м

Несущая частота ИК-сигналов

30–50 кГц

Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Индикация

питание, связь

Питание

5 В, 2,6 А

Потребляемая мощность

5 Вт

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Материал корпуса

пластик

Цвет корпуса

белый

Число постов

2-постовая (2-gang)

Габаритные размеры (ШxГxВ)

145,5 x 85,5 x 36,5 мм

Масса

0,154 кг

Настенная панель-приемник CH-514RXWPL — 1 шт.

Внешний ИК-приемник — 1 шт.

Внешний ИК-излучатель — 1 шт.

Блок питания 5 В — 1 шт.

Руководство пользователя

Руководства пользователяCH-514RXWPL - рук-во пользователя, англ.
