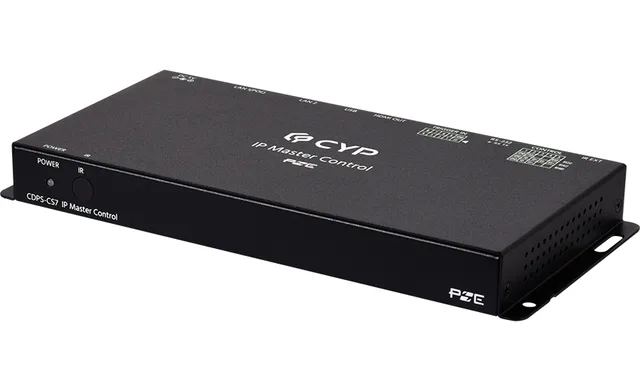

CYPRESS CDPS-CS7

CDPS-CS7 – контроллер для управления IP-передатчиками / приемниками Cypress для приема-передачи видео или KVM (USB и/или AV-сигналов) с поддержкой «виртуальной матрицы». К устройству должен быть подключен монитор с HDMI-входом. Может работать как главный контроллер помещения, 8 триггерных входов. Питание по PoE или от внешнего блока. Управление устройством осуществляется «сухими» контактами, по ИК, RS-232 и IP (web-интерфейс и Telnet), по USB с помощью HID-устройств (клавиатура, мышь и др.).

Управление и настройка нескольких устройств Cypress с технологией Video over IP (передачу видео по IP) через единый web-интерфейс

Маршрутизация в режиме unicast или multicast

Пресеты для управления матрицей и видеостеной, доступные через web-интерфейс

Назначаемые группы дисплеев

Полная системная информация подключенных приемников и передатчиков доступна через web-интерфейс, включая IP-адреса, номера каналов и др.

Выход HDMI для вывода на монитор web-интерфейса и информации о системе

2 порта Ethernet: один для удаленного управления устройствами Video over IP, второй — для управления контроллером

Локальное управление элементами web-интерфейса с использованием USB-мыши или клавиатуры (опционально)

Питается от внешнего источника постоянного тока или использует PoE IEEE 802.3af-2003 от сетевого коммутатора (опционально)

8 триггерных входов для переключения пресетов нажатием кнопки (требуется опциональная панель управления) или подключения оборудования зала: сигнализации, датчиков движения, дверных замков и пр.

Управление по ИК, RS-232, по протоколу Telnet или через web-интерфейс (удаленно или локально)

Входы

1 – ИК, разъем miniJack 3,5 мм (розетка)

8 – триггерный, клеммный блок

Выходы

1 – HDMI, тип A (розетка)

Порты

1 – Ethernet, разъем RJ45 (розетка)

1 – Ethernet + PoE, разъем RJ45 (розетка)

1 – RS-232, клеммный блок

1 – USB, тип A (розетка)

Выходные разрешения HDMI

1080p 60 Гц

Триггерный вход

триггерное напряжение не менее 5 В

Несущая частота ИК-сигналов

30–50 кГц (30–60 кГц в идеальных условиях)

Скорость передачи данных последовательного интерфейса до 115200 бит/с Защита от электростатических разрядов

±8 кВ (воздушный разряд)

±4 кВ (контактный разряд)

Материал корпуса

металл

Цвет корпуса

черный

Диапазон рабочих температур

0…+40 °C

Диапазон температур хранения

−20…+60 °C

Относительная влажность воздуха

20…90 % (без конденсации)

Питание

5 В, 2,6 А от внешнего блока питания или PoH 48 В

Потребляемая мощность

2,99 Вт

Стандарты PoE

IEEE 802.3af PoE (тип 1)

Габаритные размеры (ШxГxВ)

231,5 x 117 x 25 мм

Масса

0,25 кг

Контроллер для управления IP-передатчиками / приемниками CDPS-CS7 — 1 шт.

Клеммная колодка 3-pin — 1 шт.

Клеммная колодка 5-pin — 3 шт.

Кабель с ИК-приемником, разъем miniJack 3,5 мм — 1 шт.

ИК-пульт ДУ CR-183 — 1 шт.

Блок питания 5 В, 2.6 А — 1 шт.

Вибропоглощающие ножки — 4 шт.

Руководство пользователя
