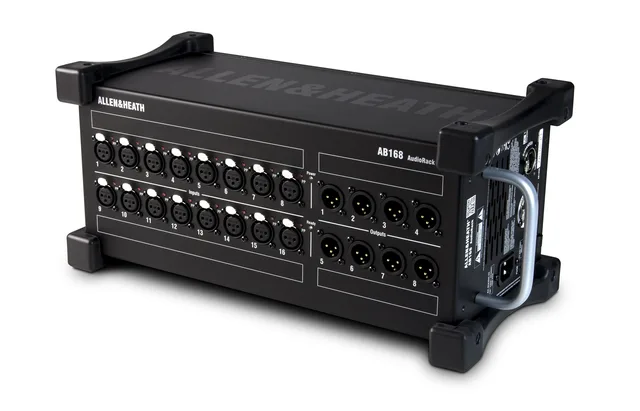

Allen & Heath AB168 QU

AB168 – мобильный модуль удаленных входов / выходов для использования с цифровыми микшерами серии Qu и цифровыми микшерными системами GLD. AB168 позволяет расположить все или часть входов и / или выходов удаленно на расстоянии до 120 м от пульта.

• 16 входов на разъемах XLR
• Высококачественные микрофонные предусилители, такие же, как в AR2412, AR84 и консолях GLD
• LED индикатор фантомного питания на каждом входе
• 8 линейных выходов на разъемах XLR
• Подключение к микшеру по порту dSNAKE посредством кабеля CAT5
• Дополнительный порт для подключения второго AB168 или системы персонального мониторинга

       Allen & Heath ME

• Автоматическое обновление прошивки во время синхронизации с микшером
• Резиновые бамперы
• Ручка для переноски
• Опциональные рэковые крепления

Входы. 16 балансных микрофонных/линейных входов XLR с индикатором фантомного питания +48 В. Gain, ослабление и фантомное питание предусилителей управляются удаленно с микшера, подключенного по dSNAKE. Сигнал с аналоговых предусилителей преобразуется в цифровой и передается по dSNAKE на микшеры Qu.

Входы пронумерованы 1-16. В микшерах Qu сигналы со вхо- дов модуля поступают на входные каналы пульта по порядку.

Индикаторы фантомного питания распознают напряжение, подаваемое на вход с модуля или внешнего источника.

Выходы. 8 балансных выходов XLR, номинальный уровень выходного сигнала +4 dBu. Любой сигнал может быть направ- лен на любой выход при помощи меню Setup / Output Patch / dSNAKE пультов Qu.

В начале работы по умолчанию сигналы с пульта поступают на выходы модуля по порядку.

Порт dSNAKE для подключения к микшеру или AR2412 по- средством кабеля CAT5. Обеспечивает передачу входных сиг- налов, выходных сигналов и посылов на мониторы, а также удаленное управление предусилителями. Максимальная дли- на кабеля - до 120 м (зависит от типа кабеля). Рекомендуется использовать кабели с разъемами EtherCon с фиксаторами для предотвращения случайного повреждения кабелей или портов.

Порт EXPANDER для подключения второго модуля AB168 посредством кабеля CAT5, позволяет увеличить количество до- ступных удаленных входов и выходов. Также может использо- ваться для подключения систем персонального мониторинга Allen & Heath ME.

Разъем питания IEC и гнездо предохранителя для встроен- ного универсального блока питания (может работать от сети напряжением от 100 В до 240 В AC 50/60 Гц).

Вес 4.8 кг

Размеры: 389.6x189x162 мм
